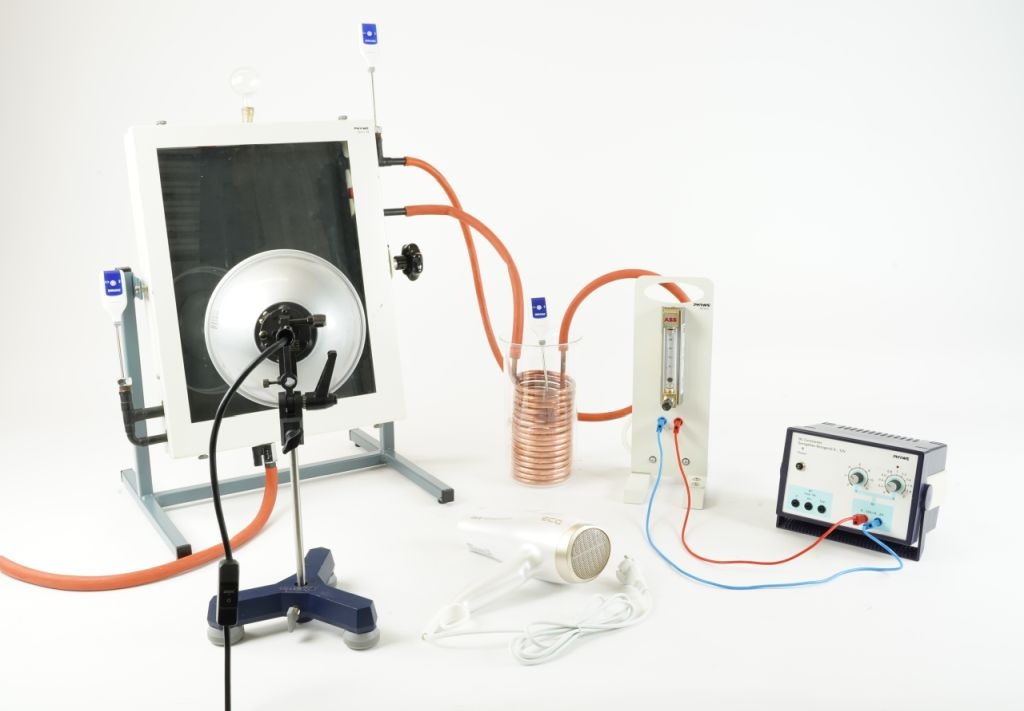

Set experimental panou de colectare a razelor solare P2360101
| COMPONENTE | ||
| Denumire | Cod | Bucati |
| Panou solar | 06753-00 | 1 |
| Pompa circulara cu debitmetru | 06754-01 | 1 |
| Sursa de alimentare 0-12V DC/6V, 12V AC | 13505-93 | 1 |
| Schimbator de caldura | 06755-00 | 1 |
| Suport pentru panou solar | 06757-00 | 1 |
| Rezistenta imersibila, 1000 W, 220 - 250v | 04020-93 | 1 |
| Ventilator cu aer cald rece | 04030-93 | 1 |
| Baza trepied -PASS- | 02002-55 | 1 |
| Tija -PASS- l= 250mm | 02031-55 | 2 |
| Clema 90° | 02040-55 | 2 |
| Clema universala | 37718-00 | 1 |
| Vas 2000ml | 36010-00 | 1 |
| Vas 5000ml | 46059-00 | 1 |
| Tub cu gas , l = 1000mm | 39281-10 | 3 |
| Ruleta | 09936-00 | 1 |
| Cronometru digital1/100s | 24025-00 | 1 |
| Cablu cable, 4mm 32A, rosu, l = 75cm | 07362-01 | 1 |
| Cablu cable, 4mm 32A, albastru, l = 75cm | 07362-04 | 1 |
| Clema de prindere profil U | 06509-00 | 1 |
| Cobra SMARTsense senzor pentru masurarea temperaturii -40 ... 125 °C (Bluetooth) | 12903-00 | 3 |
| Lampa cu fasung de ceramica E27 cu reflector, intrerupator | 06751-01 | 1 |
| Bec pentru lampa 220V/120W cu reflector | 06759-93 | 1 |
| Tije stand, inox, L= 370 mm | 02059-00 | 1 |
| soft measureLab | 14580-61 | 1 |
Principiu
Colectorul de radiație solară se ilumineaza cu o lampă de mare intensitate, cu intensitate luminoasă cunoscută. Energia termică absorbită de colector poate fi calculată pe baza debitului volumic și a diferenței de temperatură a apei la intrarea și ieșirea din absorbant, presupunând că temperatura de intrare rămâne aproape constantă prin cedarea de energie către un rezervor. Randamentul colectorului se determina pe baza acestor măsurători. Experimentele se realizează cu diferite configurații ale colectorului și la diverse temperaturi ale absorbantului.
Sarcini
• Determinarea randamentului colectorului solar în diferite condiții experimentale
• Absorbția energiei din mediu (20 °C) fără iluminare solară sau lampă cu halogen, temperatura apei la intrarea în absorbant T
• Iluminare cu lampă de mare intensitate. Temperatura apei T
Obiective educationale
• Absorbție
• Radiație termică
• Efect de seră
• Convecție
• Conducție termică
• Ecuațiile colectorului
• Randament
• Bilanț energetic
