Legea lui Coulomb P2420406
| COMPONENTE | ||
| Denumire | Cod | Bucati |
| Capacitor plat 283x283mm | 06233-02 | 4 |
| Tija izolatoare | 06021-00 | 2 |
| Bila conductoare d=40mm | 06237-00 | 1 |
| Dinamometru de torsiune , 0,01N | 02416-00 | 1 |
| Sursă de înaltă tensiune cu afișaj digital, 10 kV DC: 0... ± 10 kV, 2 mA | 13673-93 | 1 |
| Multimetru digital cu termocuple NiCr-Ni | 07122-00 | 1 |
| Ruleta l=2m | 09936-00 | 1 |
| Cablu de tensiune, 30kV, 1000mm | 07367-00 | 1 |
| Cablu de conectare 32A, 2000mm verde - galben l= 1000mm | 07363-15 | 2 |
| Cablu de conectare 32A, 2000mm verde - galben l= 250mm | 07360-15 | 1 |
| Stativ de baza | 02007-55 | 1 |
| Suport de baza | 02004-00 | 2 |
| Clema unghi drept | 02054-00 | 1 |
| Tija ,otel 18/8 l=1000mm | 02034-00 | 1 |
| Clema de prindere profil U | 06509-00 | 4 |
| Cablu de conectare, 32A,negru,l=25mm | 07360-05 | 2 |
| Cablu de conectare 32A l = 1000 mm negru | 07363-05 | 1 |
| Cablu conectare 32A, 500 mm, rosu | 07361-01 | 1 |
| Cablu conectare 32A, 50cm, albastru | 07361-04 | 1 |
| Condensator 100 Nf/250 V | 39105-18 | 1 |
| Electrometru cu amplificator tip PHYWE | 13621-00 | 1 |
| Nod de punte | 06027-07 | 1 |
| Sfere conductoare | 02416-01 | 2 |
| Intrerupator on/off | 06004-00 | 1 |
| Alimentator 12V CA /500mA | 11074-93 | 1 |
Principiu

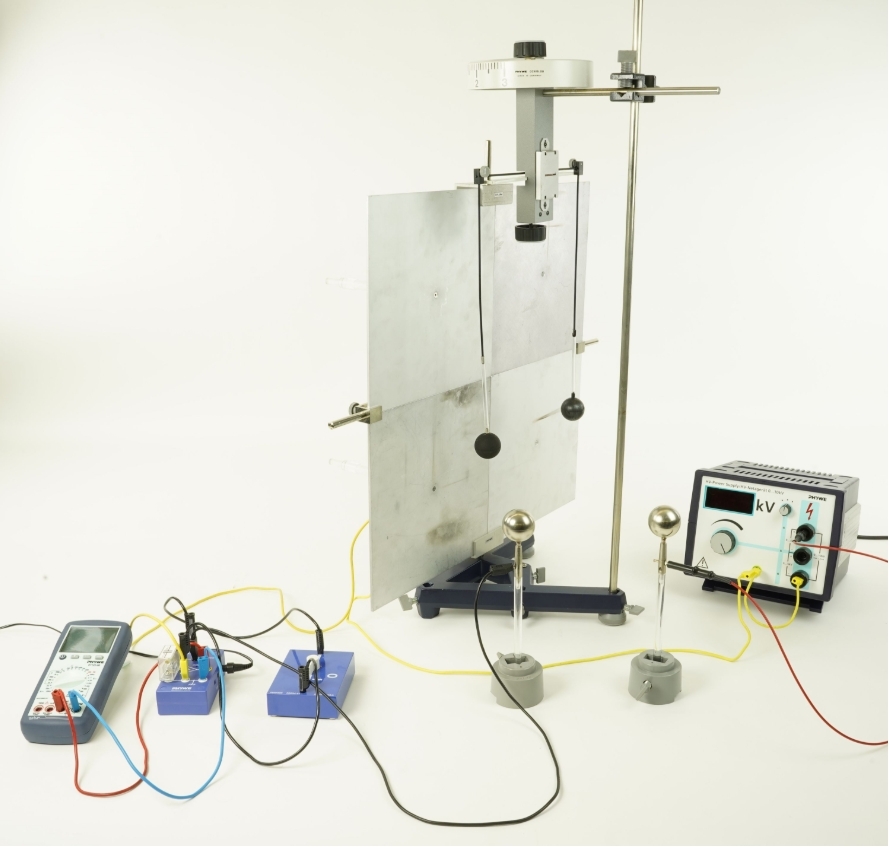

O bilă mică încărcată electric este poziționată la o anumită distanță în fața unei plăci metalice aflate la potențial de masă. Sarcina de suprafață indusă pe placă, împreună cu sarcina bilei, formează un câmp electric analog celui existent între două sarcini punctiforme de semn opus. Se masoara forța electrostatică ce acționează asupra bilei cu un dinamometru torsional sensibil.
Sarcini
• Stabilirea relației dintre forța activă și sarcina electrică a bilei
• Stabilirea relației dintre forță și distanță (bilă–placă metalică)
Obiective educationale
• Câmp electric
• Intensitatea câmpului electric
• Flux electric
• Inducție electrostatică
• Densitate de sarcină de suprafață
• Deplasare electrică
• Potențial electrostatic
