Studiul unui motor asincron de 1500W cu frana cu pulbere

Set de module si masini pentru studiul unui motor asincron de 1500W cuplat cu o frana cu pulbere, cu senzor de cuplu si tahometru.

QUICK-FPLUS pentru versiunea monofazata

QUICK-FTPLUS pentru versiunea trifazata

Contine:

1 Modul de alimentare cu întrerupător curent rezidual și buton oprire de urgență

1 modul regulator de viteză 1500W monofazat cu software-ul de programare SoMove.

1 Modul cu întreruptor termomagnetic pentru suport motor.

1 modul comutator wattmetru.

1 modul de alimentare 0-20V CC pentru frâna cu pulbere.

1 modul de afişare digitală de tensiune.

1 modul de afișare digitală curent.

1 modul de afișare digitală a cuplului motorului.

1 modul de afișare digitală viteză de rotație.

1 wattmetru analogic RMS AC+DC.

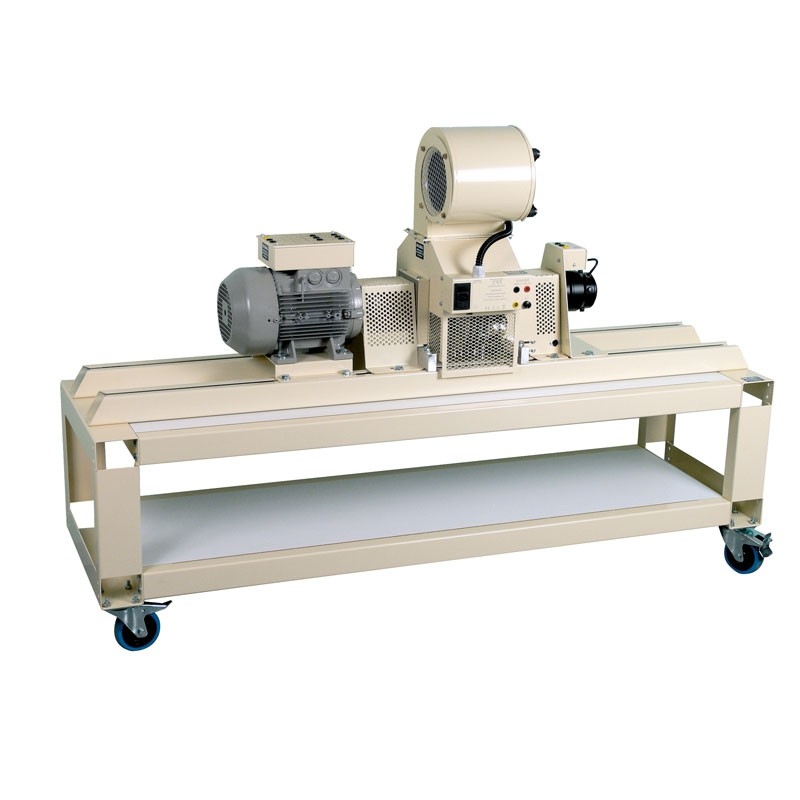

1 Set motor complet pe suport cu roți echipat cu un motor asincron 230/400V - 1500W trifazat , frana cu praf, cuplu rotative, senzor și generator de tahometru.

1 set de cabluri de siguranță pentru efectuarea diferitelor lucrări practice.

1 cadru pe roti (Inaltime x L x A): 1610 x 940 x 500 mm echipat cu suport pentru cabluri

Versiune monofazată

 -1 consolă de alimentare monofazată:

- 1 întrerupător termomagnetic (16A)

- 1 buton de oprire de urgenta cu cheie

- 1 buton + indicator LED

- 1 iesire monofazata de 230V pe terminale de siguranta de 4mm

- 2 prize 230Vac (2P + E) + 12 prize 230Vac (2P + E), în spate

Versiune trifazata

 -1 consolă de alimentare trifazată:

- 1 întrerupător magnetic termic cu 4 poli (16A)

- 1 buton de oprire de urgenta cu cheie

- 1 buton + indicator LED

- 1 iesire trifazata 3x 400V+N+E pe terminale de siguranta de 4mm

- 2 prize 230Vca (2P + E)

- 12 prize 230Vca (2P + E) cu indicator ON (partea din spate)



Obiective educaționale

• Studierea schemei de conexiuni între un regulator de viteză și un motor asincron.

• Studierea configurației unui regulator de viteză folosind software-ul SoMove.

• Studierea comportamentului în gol al unui motor asincron trifazat de 1500W.

• Studierea comportamentului la sarcină al unui motor asincron trifazat de 1500W.

• Citirea și reprezentarea grafica a caracteristicilor electrice și mecanice ale unui motor asincron.
