Studierea unui transformator monofazat QUICK-GPLUS

QUICK-G este un set de module pentru studiul unui transformator monofazat compensat 230V cu trei infasurari secundare.

Compus din:

1 Modul autotransformator variabil 0-250V AC - 2.5 A.

1 modul transformator monofazat 140VA.

Cu infășurare primară 230V, 1 înfășurare secundară 15V/3.6A și 2 înfășurări secundare separate protejate cu siguranțe 12V/3.6A.

3 module de afișare digitală a tensiunii.

3 module de afișare digitală a curentului.

3 module de afișare digitală a puterii.

2 module reostat

1 set de cabluri de siguranță pentru efectuarea diferitelor lucrări practice.

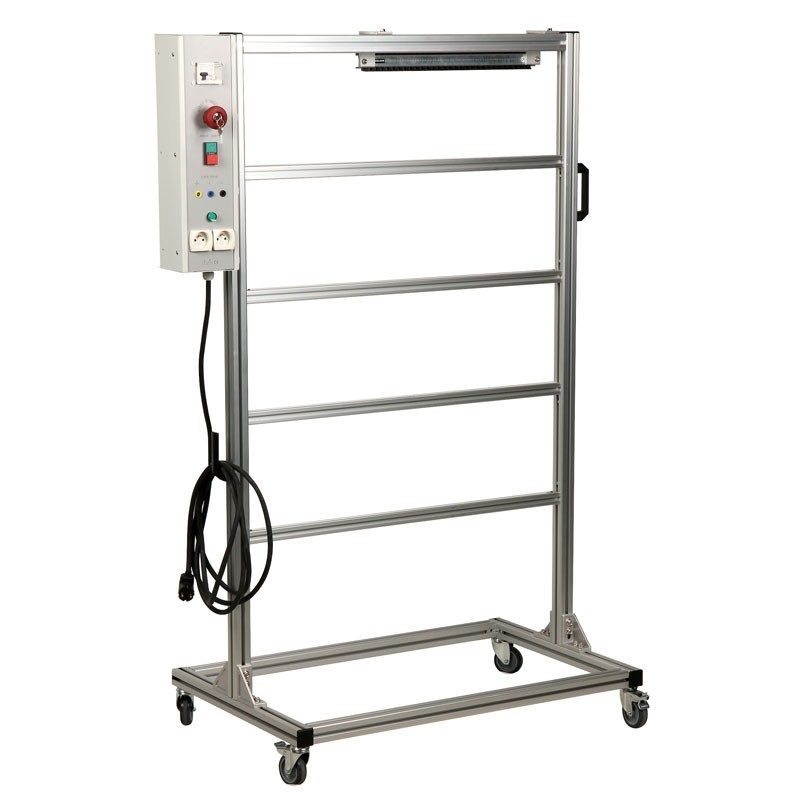

1 cadru cu roti (Inaltime x L x A): 1610 x 940 x 500 mm echipat cu suport pentru cabluri

 -1 consolă de alimentare monofazată:

- 1 întrerupător termic magnetic (16A)

- 1 buton de oprire de urgenta cu cheie

- 1 buton + indicator LED

- 1 iesire monofazata de 230V pe terminale de siguranta de 4mm

- 2 prize 230Vac (2P + E) + 12 prize 230Vac (2P + E), în spate

Alimentare 230V - 50/60Hz. Cablu de 3 metri cu mufa 2P+E.

Obiective educaționale:

• Studierea unui transformator monofazat fără sarcină, în scurtcircuit și încărcat.

• Masurarea diferitelor valori electrice la infasurarile primare si secundare.

• Calculul puterilor, randamentului, raportului de transformare si pierderilor transformatorului.
