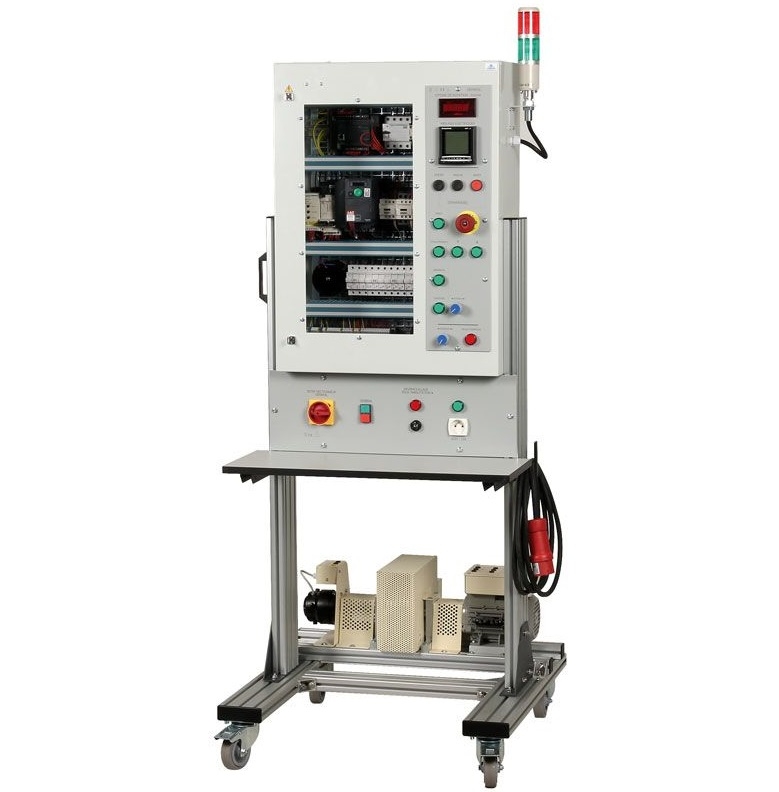

Sistem de studiere a pornirii motoarelor asincrone.

Tensiune de alimentare trifazată 400V.

Protectie dispozitiv de curent rezidual, întreruptoare și siguranțe.

Set de lămpi și butoane pentru vizualizarea și controlul tipului de pornire .

Unitate de măsură multifuncțională cu afișaj digital, care este cablată la pornirea circuitului de măsurare a tensiunilor, curenții de linie, puterea activă, reactivă și aparentă, în total, factorul de putere, THD ( distorsiune armonica totala)

Afișaj digital care arată viteza de rotație a motorului

Starter/Decelerator Schneider®. Toate setările sunt ajustate folosind potențiometrele din partea din față a dispozitivului (timp de accelerație, timp de decelerare și cuplu etc.)

Timp de accelerare: de la 1,1 la 5 secunde

Timp de decelerare: de la 0 la 5 secunde

Reglarea cuplului: de la 20% la 65%

Convertor de frecvenţă Schneider® (tip ATV31).

Ajustari posibile:

- Rampa de accelerare

- Oprire rapidă/roată liberă

- Viteze preselectate...

2 potențiometre din partea din față a dulapului reglează viteza de rotație a motorului și sarcina motorului.

Contactor/întrerupător, cablat în amonte de motor, protejează împotriva supraîncărcărilor și scurtcircuitelor. Un afișaj încorporat în unitate indică curentul consumat de motor și pragul de protecție termică.

300W 400V/690V – 1/0.75A motor asincron 1500rpm.

Frână cu pulbere 300W. Alimentare 0-10V

20V pentru generator tahometru 1000rpm

Baza cu roti: 750 x 670 mm

Inaltime totala: 1970mm - Greutate: 118kg

Lucrări practice :

• Studierea functionarii pornirii in stea/triunghi, direct, prin convertizor de frecventa, prin soft starter

• Caracteristicilor motorului, luând măsurători ale U și I

• Studiul transformatoarelor de curent

• Modificarea rampei de accelerare şi decelerare a convertizorului de frecvenţă

• Setarea conexiunii PC – PLC
