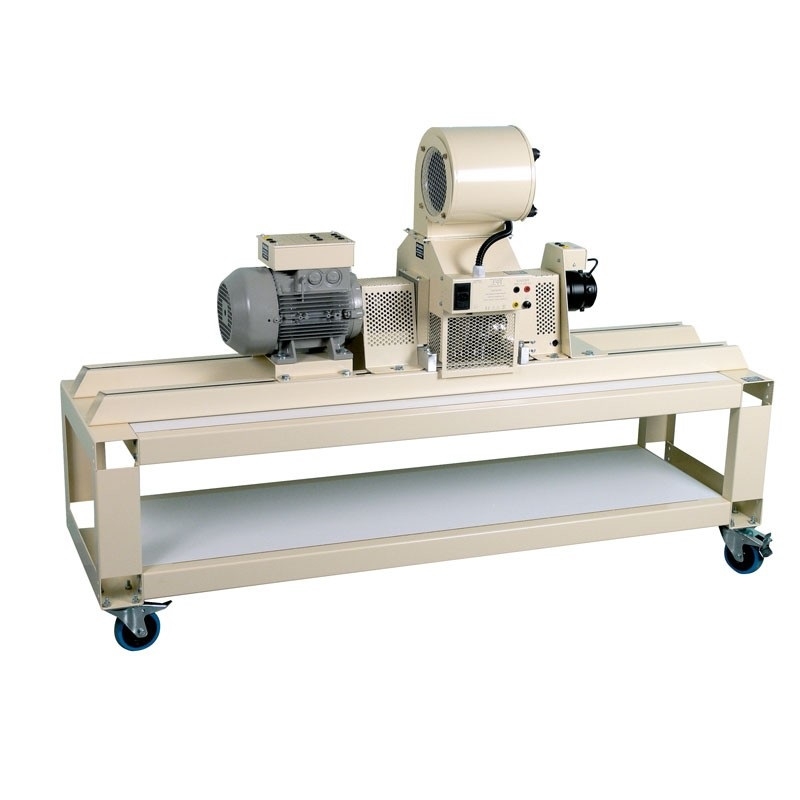

PACK-AC1 (unitate de putere + accesorii) poate fi folosit pentru studiul motorului de inducție asincron, trifazat, 220/400V 1500W, în scurtcircuit, cu rotorul în scurtcircuit. Se pot realiza mai multe măsurători iar modul de lucru al motorului poate fi monitorizat pe un PC.

Principiu de funcționare:

Un regulator de viteză, convertor de frecvență V/F constant, controlează viteza de rotație a motorului în funcție de diferitele rampe de accelerare sau decelerare. O sursă de alimentare trifazată pe roți este utilizată pentru alimentarea motorului, înlocuind regulatorul de viteză.
O frână cu pulbere ventilată de 1500W încarcă motorul cu valori între 0 și 125% inclusiv sarcina nominală. Un senzor de cuplu fără perii (care nu necesită întreținere) măsoară diferitele valori ale cuplului, în timp ce un tahogenerator de curent continuu oferă un semnal de imagine al vitezei de rotație a motorului.
O primă unitate, cu trei afișaje digitale, arată mărimile electrice, cum ar fi tensiunea, curentul și puterea utilizate de motor. A doua unitate, care are tot trei afișaje, afișează mărimile mecanice, cum ar fi cuplul, viteza de rotație și puterea utilă.
Toate aceste mărimi, precum și curbele de sarcină ale motorului, pot fi afișate în timp real pe un PC, înainte de a fi imprimate.
