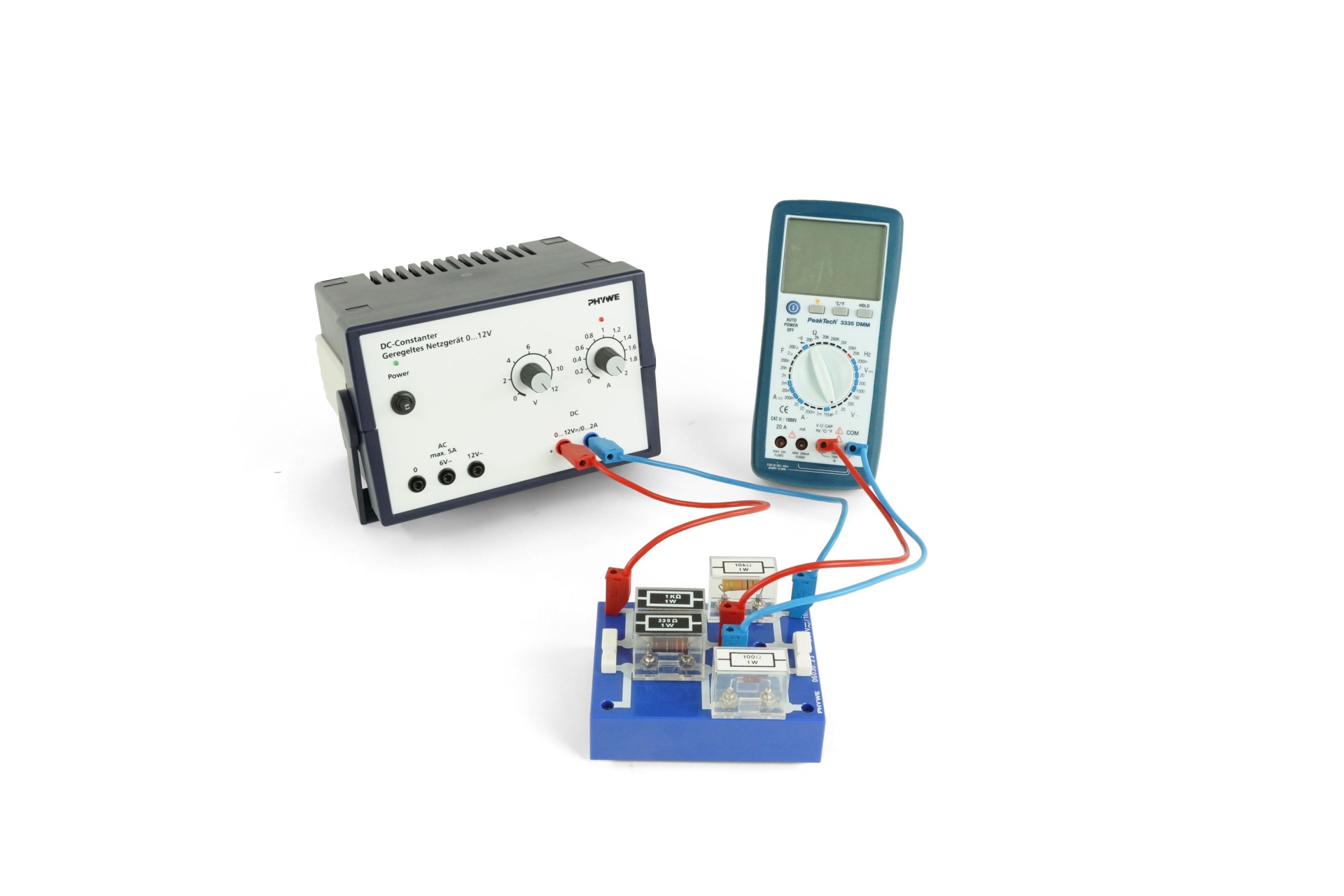

Legea lui Kirchhoff P2410500
| COMPONENTE | ||
| Denumire | Cod | Bucati |
| Rezistor 330 Ohm, 1W, G1 | 39104-13 | 1 |
| Rezistor 470 Ohm, 1W, G1 | 39104-15 | 1 |
| Rezistor 1kOhm, 1W, G1 | 39104-19 | 2 |
| Rezistor 2,2kOhm, 1W, G1 | 39104-23 | 1 |
| Rezistor 3,3 kOhm, 1W, G1 | 39104-25 | 1 |
| Rezistor 4,7 kOhm, 1W, G1 | 39104-27 | 1 |
| Rezistor 10kOhm, 1W, G1 | 39104-30 | 1 |
| Rezistor 100 Ohm, 1W, G1 | 39104-63 | 1 |
| Rezistor 220Ohm, 1W, G1 | 39104-64 | 1 |
| Cutie de conectare | 06000-00 | 1 |
| Multimetru digital 600V AC/DC, 10A AC/DC, 20 MΩ, 200 µF, 20 kHz, −20°C…760°C | 07122-00 | 1 |
| Cablu conectare 32A, 25cm, rosu | 07360-01 | 2 |
| Cablu conectare 32A, 25cm, albastru | 07360-04 | 2 |
| Sursa de alimentare DC:0…12V, 2A/AC: 6V,12V, 5A | 13506-93 | 1 |
Principiu
Legile lui Kirchhoff's sunt verificate prin măsurarea curentului, tensiunii și rezistenței în circuite conectate în serie și în paralel. În plus, puntea Wheatstone este utilizata pentru determinarea mai precisă a rezistențelor necunoscute.
Sarcini
• Verificarea legilor lui Kirchhoff prin măsurarea curentului și tensiunii pentru rezistoare conectate în serie și în paralel, atât pentru fiecare rezistor, cât și pentru valorile totale; pe baza acestor măsurători se calculează rezistențele parțiale și totale
• Determinarea rezistențelor necunoscute folosind puntea Wheatstone
Obiective educationale
• Legile lui Kirchhoff
• Legea inducției
• Ecuațiile lui Maxwell
• Curent
• Tensiune
• Rezistență
• Conectare în paralel
• Conectare în serie
• Potențiometru
