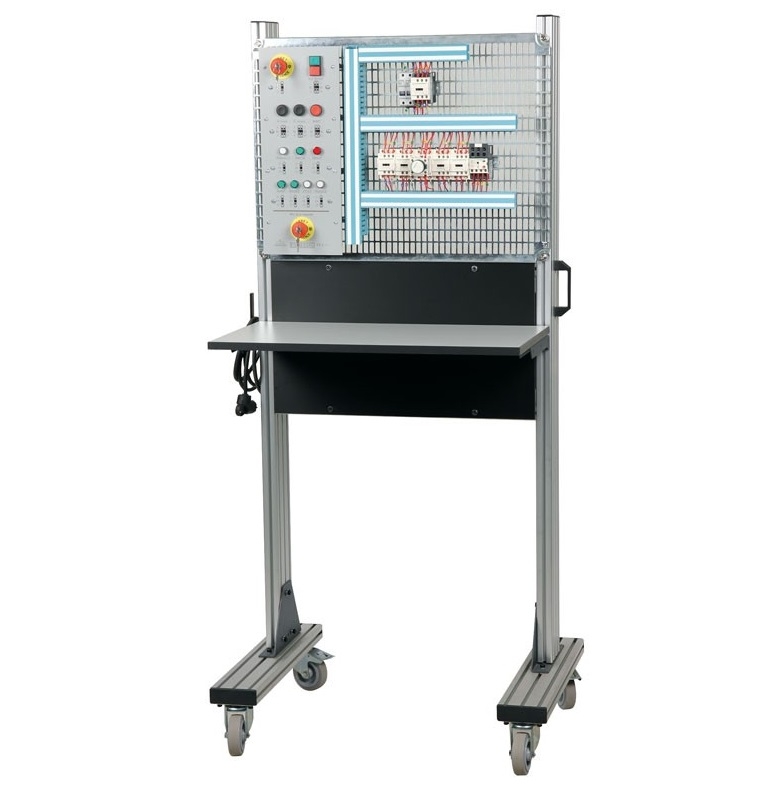

Trusa didactica privind modul de functionare al motorului asincron VAL-DEM-1

Trusa este compusa din dispozitive de comandă și actuatoare care permit studiul și realizarea principalelor scheme de pornire ale motoarelor asincrone:

• Pornire directă cu sau fără inversare a sensului de rotație.

• Start cuplare stea/triunghi

• Cuplarea stea/triunghi începe cu inversarea sensului de rotație

Obiective educationale

• Înțelegerea diferitelor moduri de pornire ale unui motor asincron

• Cunoașterea rolului și identificarea diferitelor elemente de protecție electrică

Lucrări practice:

• Studiul funcționării pornirii directe în cuplarea stea/triunghi

• Identificarea și configurarea diferitelor componente

• Realizarea schemei electrice in conformitate cu modul de pornire

• Cablajul diferitelor componente.

• Citirea caracteristicilor motorului, măsurarea U și I

Compozitie trusa:

• 3 contactoare de putere 25A bobina 24VAC

• 1 bobina contactor auxiliar 24VAC

• 1 bloc de contacte auxiliare temporizate de la 1 la 30s

• 1 releu termic dimensionat pentru utilizare cu motor de 300W

• 1 transformator. monofazat 230V/24V-5A pentru circuitul de comandă

• 1 deconectator tetrapolar

• 1 întreruptor tetrapolar

• 2 suporturi de siguranțe bipolare

• 5 LED-uri 24Vac

• 5 butoane NO/NC

• 1 întrerupător motor

Accesoriu optional:

• Motor ventilator trifazat 400/690V de 300W , KT-1M.

• Viteza nominala 1500rpm

• Alimentare prin borne de siguranță de 4 mm
